無溶劑環氧涂料也叫環氧無溶劑型防腐涂料

無溶劑環氧涂料組成特點：無溶劑環氧防腐涂料是由低粘度環氧樹脂，顏料填料和添加劑經高速分散和研磨而成。它是一種以低粘度改性胺為固化劑的兩組分反應型防腐涂料。

無溶劑環氧涂料特性：無溶劑環氧防腐涂料和溶劑環氧防腐涂料產品：******的區別在于涂料的制造和施工施工中不需要采用揮發性有機溶劑作為分散介質，粘度低在胺類固化劑的基礎上，液態環氧樹脂通過交聯反應固化形成具有異常特性的涂料。

無溶劑環氧漆的外觀：彩色，光潔的漆膜

無溶劑環氧涂料和應用：

由于所用的無溶劑環氧防腐涂料是無溶劑環氧防腐涂料，因此涂料的固含量高達98％以上。與溶劑型環氧防腐涂料相比，施工性能有所不同。******的區別在于粘度的增加和操作周期的縮短。

1，無溶劑環氧防腐涂料的選購時應注意施工條件，施工條件，包括可行的施工方法（雙供熱噴涂，單供無氣噴涂，輥刷等）和施工方法在環境溫度下，根據施工條件選擇合適的無溶劑環氧防腐涂料品種或要求涂料生產商調整其施工條件以符合現場施工條件下的性能要求。溫度低于10℃時，一般不宜使用無溶劑環氧防腐涂料。當溫度低于20℃時，建議使用冬季無溶劑環氧防腐涂料。當溫度高于20℃時，應選擇夏季無溶劑環氧防腐涂料，這有利于獲得適當的使用時間和漆膜干燥時間。

2.在涂料的制備過程中，必須考慮使用期限內的施工能力，并且必須在使用期內使涂料的用量相匹配，以免過多的配料太晚而導致凝膠浪費。

3，如采用單管進料的高壓無氣噴涂施工，則應適當選擇無氣噴射泵的壓力比，適當的噴嘴長度，提高總輸出流體壓力，以確保平穩的進料和良好的霧化，選擇合適的口徑和流量噴嘴，以確�；旌贤繉涌梢栽谑褂闷陂g用完。另外，冬季施工中由于低溫，油漆的粘度大大增加，根據以前的經驗是增加稀釋劑的方法來降低粘度，但是在使用無溶劑的環氧樹脂時，如果僅依靠這種方法會損失使用無溶劑環氧。因此在室內使用涂料或適當預熱涂料時，使涂料本身溫度不低于15℃，以提高涂料溫度以降低粘度，滿足噴涂要求，并適當提高在涂料泵的壓力下，盡量縮短涂料管的長度，以使涂料能正常噴涂。

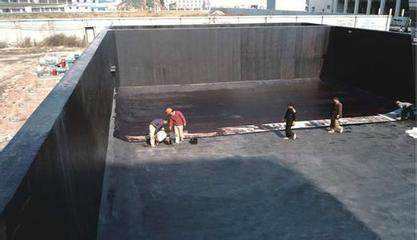

同樣，用于滾筒刷施工的無溶劑環氧防腐涂料的粘度增加，油漆工人可能會感到更加艱巨，可能會降低效率，在低溫下由于高粘度甚至不能用于滾筒刷，并且易于超出設計厚度的平面，外墻是為了防止下垂現象，適當使用硬毛刷或短毛滾筒壓力，不要涂得太厚，單道涂料通�？梢钥刂圃�150-300微米范圍內，以防止流掛現象
