混泥土橋梁防腐用漆
文章發(fā)布于：2019-09-25 作者：昂威涂料 瀏覽次數(shù)：次

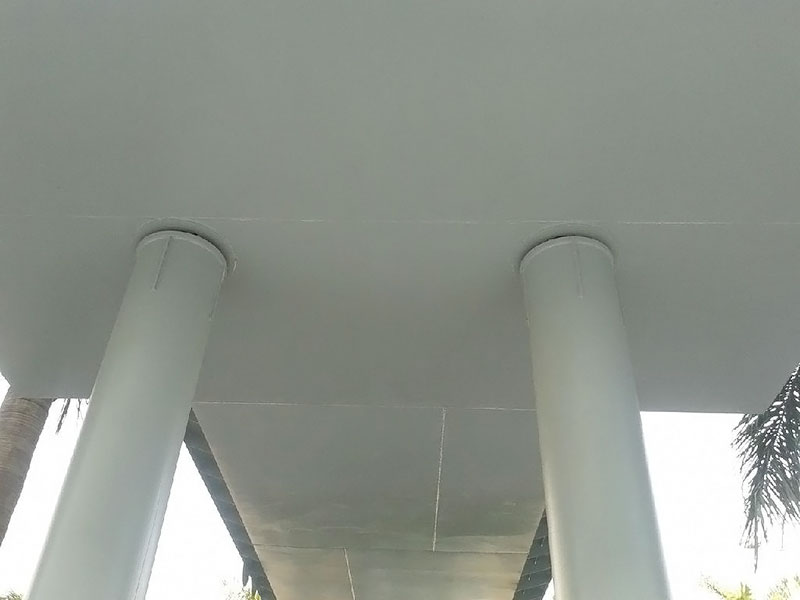

混凝土橋梁的防腐涂料分為水下部位，潮差區(qū)，大氣區(qū)三個不同的區(qū)域，按照涂裝需求，可分為防腐型、防腐及景觀涂層兩類。
潮差區(qū)和水下區(qū)的底層涂料選用滲透性能強,能充分滲透到混凝土基層中,并與混凝土生成硅化結(jié)石,封閉性能強,與中間層涂料有良好的親和性等特點的環(huán)氧封閉漆,潮差區(qū)和水下區(qū)面層采用重防腐涂料，它對潮濕表面有良好的耐受性，并且具有優(yōu)異的耐堿性和耐腐蝕性能、耐油及抗化學品性能。大氣區(qū)的面漆，要求就有良好的耐候性、耐潮濕環(huán)境、耐鹽霧。
硅烷浸漬
硅烷浸漬透氣、防水型防護材料。區(qū)別于傳統(tǒng)涂料的封閉型防護原理。
硅烷浸漬可滲透進混凝土內(nèi)部大4mm以上，形成疏水結(jié)構(gòu)，從而避免了凍融、微生物、除冰鹽、氯離子等對混凝土的腐蝕，并且在混凝土受到?jīng)_擊而損壞時，依舊能夠提供保護。
適用于海港工程浪濺區(qū)混凝土結(jié)構(gòu)表面的防腐蝕保護。
對于需要保持混凝土本色的防腐需求，推薦選用硅烷浸漬2遍（一遍300g/m2）。
硅烷浸漬也適用于和傳統(tǒng)的封閉型涂層配套使用。
封閉型防腐涂料
封閉型涂料體系是硅烷浸漬工藝之前，混凝土防腐蝕的主要方法。
- 抗堿封閉漆
- 中間漆
- 水位變動區(qū)面漆
- 水下面漆
環(huán)氧封閉漆
抗堿、高滲透型混凝土封閉漆。
厚漿型環(huán)氧涂料，一遍干膜厚度100μm以上。封閉性能良好。
氯化橡膠漆：過去常用的防腐面漆。（因固含、環(huán)保等問題，使用受限。）
丙烯酸聚氨酯漆：現(xiàn)在常用的防腐面漆。可用于裝飾及防腐涂層。
氟碳漆：耐候性能優(yōu)異的面漆，景觀涂層推薦，自清潔。
環(huán)氧樹脂漆：耐水性能好。
環(huán)保玻璃鱗片漆：耐水，抗?jié)B透，高強度。
環(huán)氧煤瀝青漆：耐水，抗微生物好。
海水環(huán)境下10年期限防腐體系：
- 水位變動區(qū)
- 水下區(qū)
1、環(huán)氧封閉漆≤50μm +環(huán)氧樹脂漆150μm+丙烯酸聚氨酯漆70μm （防腐及景觀涂層）
2、環(huán)氧封閉漆≤50μm +環(huán)氧樹脂漆150μm+氯化橡膠漆90μm （不環(huán)保）
1、環(huán)氧封閉漆≤50μm +環(huán)氧樹脂漆300μm （防腐及景觀涂層）
1、環(huán)氧封閉漆≤50μm +環(huán)氧煤瀝青漆350μm （防腐，對附件海水有污染，抗微生物好）
海水環(huán)境下20年期限防腐體系：
- 水位變動區(qū)
- 水下區(qū)
1、環(huán)氧封閉漆≤50μm +環(huán)氧玻璃鱗片漆800μm （高強度，抗海浪等沖擊）
2、環(huán)氧封閉漆≤50μm +環(huán)氧樹脂漆300μm+丙烯酸聚氨酯漆90μm （防腐及景觀涂層）
3、環(huán)氧封閉漆≤50μm +環(huán)氧樹脂漆300μm+氟碳漆70μm （防腐及景觀涂層，自清潔）
4、環(huán)氧封閉漆≤50μm +環(huán)氧煤瀝青漆350μm （ 防腐，對附件海水有污染，抗微生物好）
1、環(huán)氧封閉漆≤50μm +環(huán)氧樹脂漆450μm （防腐及景觀涂層，耐水好）
2、環(huán)氧封閉漆≤50μm +環(huán)氧煤瀝青漆500μm （ 防腐，對附件海水有污染，抗微生物好）
依據(jù)：
混凝土橋梁結(jié)構(gòu)表面涂層防腐技術(shù)條件;海港工程混凝土結(jié)構(gòu)防腐蝕技術(shù)規(guī)范。
混凝土橋梁防腐涂料性能要求
(1)防腐蝕涂料應具有良好的耐堿性、附著性和耐蝕性，底層涂料尚應具有良好的滲透能力;表層涂料尚應具有耐老化性。
(2)表濕區(qū)防腐蝕涂料應具有濕固化、耐磨損、耐沖擊和耐老化等性能。
(3)涂層與混凝土表面的粘結(jié)力不得小于1.5Mpa。
(4)涂層性能應滿足下表要求。
|
項目 |
試驗條件 |
標準 |
涂層名稱 |
|
涂層外觀 |
耐老化試驗1000h后 |
不粉化、不起泡、不龜裂、不剝落 |
底層+中間層+ 面層的復合涂層 |
|
耐堿試驗30d后 |
不起泡、不龜裂、不剝落 |
||
|
標準養(yǎng)護后 |
均勻、無流掛、無斑點、不起泡、不龜裂、不剝落等 |
||
|
抗氯離子滲透性 |
活動涂層片抗氯離子滲透試驗30d后 |
氯離子穿過涂層片的滲透量在5.0×10-3mg/cm2d以下 |
上一篇：鋼結(jié)構(gòu)漆
下一篇：火電廠重防腐涂料
